1、实验室集中供气系统管道工程，从设计、选型、产品供应、维护、技术支持等整套系统的安装、调试。
2、超高纯气体输送系统安装，特气柜(GC、GR)、分配箱(VMB、VMP)、二次配管施工服务。
3、气体压力监测报警系统，气体浓度监测报警控制系统安装、调试。
4、实验室纯水管道供应系统安装，实验室废水处理系统设计、安装。
5、管阀件：各种供气系统所需的气体自动调节控制设备、气体减压器、各级别的不锈钢管(EP级、BA级)阀门(膜片阀、球阀、针阀)、安全阀、单向阀、阻火阀、卡套接头、精密过滤器、各类压力表等。

设计依据技术规范

GB50235-2010《工业金属管道工程施工规范》
GB50184-2011《工业金属管道工程施工质量验收规范》
GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》
JGJ91-93《科学试验室建筑设计规范》
GB50031-1991《乙炔站设计规范》
GB50177-2005《氢气站设计规范》
GB50030-2007《氧气站设计规范》
GB50029-2014《压缩空气站设计规范》
SH3063-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》研究所试验室现有条件要求及其它相关标准规范。

气源气瓶间设计说明

• 采用半自动切换系统，保证不间断供气。确保实验的连续性。
• 采用多瓶供气，保证用气量。
• 气瓶集中摆放，方便换瓶等操作。
• 无瓶在实验室内，节省空间，消除危险源。
• 安装有安全阀，保证使用安全。
• 有氮气吹扫功能，和排空功能，保证用气纯度。
• 有低压报警功能，当钢瓶低于使用压力时可提醒用户更换钢瓶。
• 可燃气体设计有PLC控制系统，可以实现可燃气体报警器与紧急切断与风机联动。保证用气安全。
• 不同气体采用不同材质，保证气体纯度。
• 根据气体种类采用不同连接方式(VCR，卡套，焊接)。
• 高压部分采用高压阀门1控制保证用气安全。

监控系统设计说明

• 钢瓶间设置气体浓度泄漏报警器及紧急切断，当钢瓶间有害气体泄漏后，浓度探测报警器会发出声光报警同时给出信号到排风阀，开启风机换气，保证供气安全。
• 气体报警器采用4~20mA信号，并为EX-1ICT6防爆等级。提高了安全等级。
• 信号线均采用4芯屏蔽电缆线，避免信号干扰。
• PLC内部信号输入端子均有预留，实现了可扩展性，可实时显示浓度/压力值。
• 箱内安装了可触摸屏与上位机同时显示画面。且操作系统为WindowsXP，方便操作。

功能柱/管道井说明

• 所有连接管线采用数码焊接技术，保证使用安全。本层暂时不用的气体在管道井内安装有预留口，方便以后增加气路。
• 可燃性气体在管道井安装有阻火器，提高安全系数。氢气、乙炔、甲烷等设计气动控制阀门]与PLC联动。每种气体安装有楼层总控制阀。
• 根据不同的用气量，选用不同尺寸管线。
• 气体管路支架间隔不大于1.5米。根据内径最小的气体管路确定支撑距离。

仪器室内管阀件设计说明

• 每个实验室都要有单独的阀门控制。
对于要求单独进行压力调节的仪器，工作台上气体出口点需要安装单独的阀门]来控制。
• 所有气体出口点安装不锈钢阀门，并连接相对压力和流量的减压器。
• 氢气采用VCR形式的接头连接，其它气体采用卡套形式连接。
• 有可燃气体的房间，采用可燃气体报警器与PLC联动。
• 气体进入房间主管道，安装气体纯化系统，可提高气体纯度。

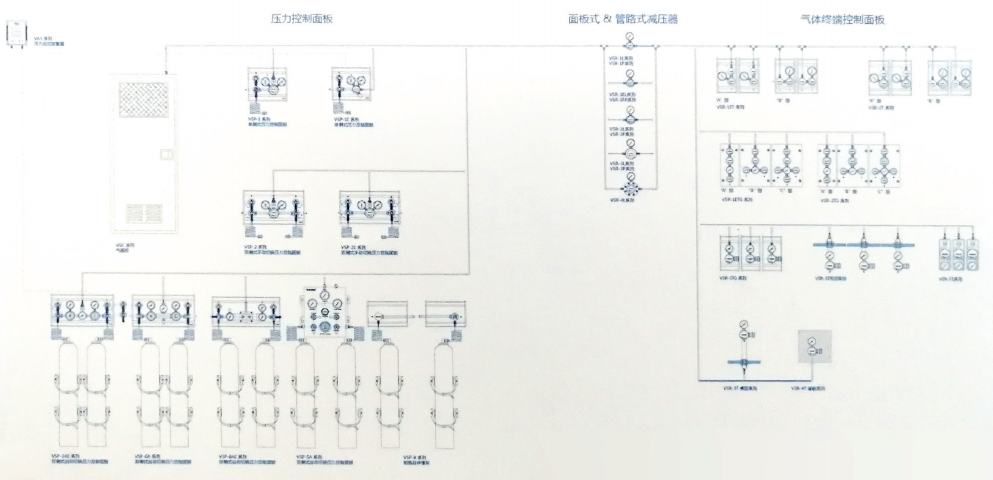

供气系统示意图
